Afișez toate cele 5 rezultate

  • Structură zincată pentru 10 panouri cu montare la sol pe dale din beton, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 10 panouri cu montare la sol pe dale din beton, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

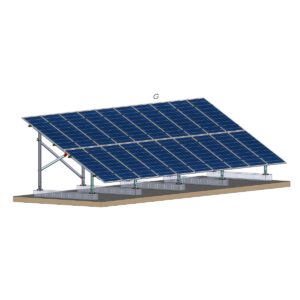

  • Structură zincată pentru 20 panouri cu montare la sol pe dale din beton, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 20 panouri cu montare la sol pe dale din beton, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

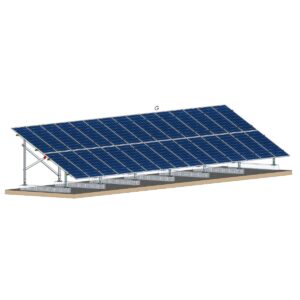

  • Structură zincată pentru 30 panouri cu montare la sol pe dale din beton, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 30 panouri cu montare la sol pe dale din beton, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

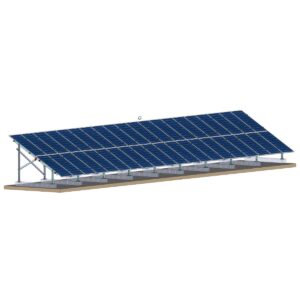

  • Structură zincată pentru 40 panouri cu montare la sol pe dale din beton, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 40 panouri cu montare la sol pe dale din beton, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

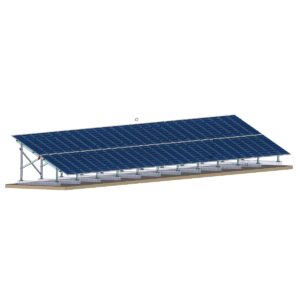

  • Structură zincată pentru 50 panouri cu montare la sol pe dale din beton, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 50 panouri cu montare la sol pe dale din beton, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

Afișez toate cele 5 rezultate


Montaj pe dale din beton

Structura este montată pe dale din beton, utilizând o talpă metalică care realizează legătura dintre stâlp și dala de beton.

Talpa metalică este fixată de stâlp și apoi prinsă de dala din beton cu ajutorul ancorelor chimice și buloanelor de fixare, conform soluției de montaj.

Poziționarea și dimensionarea punctelor de prindere sunt stabilite în funcție de configurația structurii, dimensiunile dalelor și cerințele de proiectare.

Pregătirea amplasamentului

Pentru montarea dalelor este recomandată pregătirea corespunzătoare a suprafeței de amplasare.

În funcție de condițiile terenului, aceasta poate include:

  • nivelarea și terasarea suprafeței;
  • pregătirea zonelor de amplasare a dalelor;
  • compactarea terenului;
  • realizarea unei suprafețe stabile și corespunzătoare pentru poziționarea dalelor.

Pregătirea terenului se realizează astfel încât dalele să poată fi poziționate corespunzător și să asigure suportul necesar structurii.

Soluție fără intervenție directă în sol

Utilizarea dalelor permite realizarea structurii fără baterea, forarea sau betonarea stâlpilor în teren.

Soluția poate fi utilizată pe suprafețe unde intervenția directă în sol este limitată sau unde există infrastructură subterană și se dorește evitarea lucrărilor care pot afecta aceste instalații.

În funcție de proiect, soluția poate permite și demontarea sau relocarea structurii, fără intervenții semnificative asupra terenului.

Configurații disponibile

Structura poate fi realizată uzual cu:

  • 2 stâlpi – 2 panouri verticale

Configurația poate fi adaptată în funcție de dimensiunile panourilor, numărul acestora, geometria structurii și cerințele proiectului.

Poziționarea dalelor și a punctelor de fixare se stabilește în funcție de configurația structurii și încărcările de proiectare.

Unghi de înclinare și orientare

Structura poate fi configurată cu diferite unghiuri de înclinare și pentru orientare Sud sau Est–Vest, în funcție de proiectare, configurația instalației și suprafața disponibilă.

Structură metalică modulară

Structura este alcătuită din stâlpi metalici, grinzi, contravântuiri și profile pentru montarea panourilor, asamblate mecanic cu elemente de fixare și șuruburi.

Panourile fotovoltaice sunt montate pe profilele de susținere cu ajutorul clemelor intermediare și de capăt, în funcție de configurația panourilor.

Avantaje

  • Fără introducerea stâlpilor în teren.
  • Potrivită pentru amplasamente cu conducte, cabluri, canalizări sau alte instalații subterane.
  • Elimină necesitatea baterii, forării sau betonării stâlpilor în sol.
  • Intervenție limitată asupra terenului.
  • Permite utilizarea unei soluții de fundare de suprafață.
  • Poate fi demontată sau relocată, în funcție de configurația proiectului.
  • Soluție modulară și adaptabilă diferitelor configurații de panouri.
  • Permite adaptarea poziționării structurii la geometria suprafeței disponibile.

Configurare și proiectare

Rometale configurează soluția în funcție de panourile utilizate, numărul acestora, poziționarea, orientarea, unghiul de înclinare, configurația dalelor, caracteristicile amplasamentului și cerințele proiectului.

Soluția de montaj, poziționarea dalelor și sistemul de ancorare se stabilesc în funcție de condițiile concrete ale amplasamentului și cerințele de proiectare.
