Afișez toate cele 5 rezultate

  • Structură zincată pentru 10 panouri cu montare la sol pe placă betonată, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 10 panouri cu montare la sol pe placă betonată, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

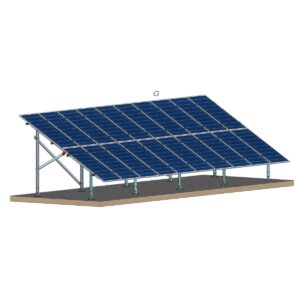

  • Structură zincată pentru 20 panouri cu montare la sol pe placă betonată, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 20 panouri cu montare la sol pe placă betonată, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

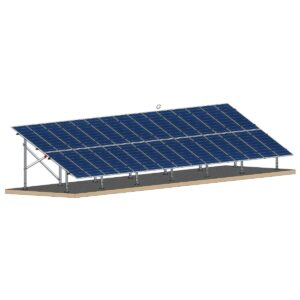

  • Structură zincată pentru 30 panouri cu montare la sol pe placă betonată, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 30 panouri cu montare la sol pe placă betonată, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

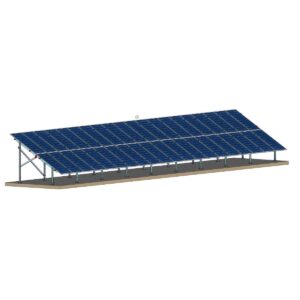

  • Structură zincată pentru 40 panouri cu montare la sol pe placă betonată, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 40 panouri cu montare la sol pe placă betonată, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

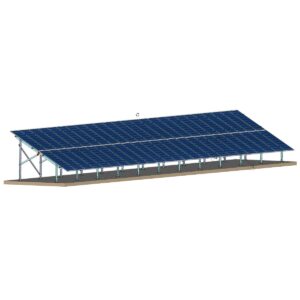

  • Structură zincată pentru 50 panouri cu montare la sol pe placă betonată, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 50 panouri cu montare la sol pe placă betonată, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

Afișez toate cele 5 rezultate


Montaj pe placă de beton existentă

Structura este instalată direct pe placa de beton existentă, utilizând o talpă metalică care realizează legătura dintre stâlp și suportul din beton.

Talpa metalică este fixată de stâlp și apoi prinsă de placa de beton cu ajutorul ancorelor chimice și buloanelor de fixare, conform soluției de montaj.

Poziționarea și numărul punctelor de prindere sunt stabilite în funcție de configurația structurii, grosimea și caracteristicile plăcii existente și cerințele de proiectare.

Utilizarea infrastructurii existente

Această soluție permite utilizarea unei suprafețe betonate existente, fără realizarea unor fundații noi în sol.

Este potrivită pentru amplasamente unde există deja platforme, terase industriale, platforme tehnologice sau alte suprafețe din beton care pot fi utilizate ca suport pentru structura fotovoltaică.

Înainte de montaj, placa existentă trebuie verificată din punct de vedere al capacității portante, grosimii, stării betonului și posibilității de realizare a ancorajelor, în funcție de cerințele proiectului.

Configurații disponibile

Structura poate fi realizată cu:

  • 2 stâlpi – 2 panouri verticale
  • 3 stâlpi – 3 panouri verticale
  • 3 stâlpi – 4 panouri verticale

Configurațiile pot fi adaptate în funcție de dimensiunile panourilor, geometria structurii și caracteristicile suportului existent.

Poziționarea stâlpilor și a tălpilor metalice se realizează în funcție de numărul de panouri pe o masă, dimensiunile plăcii și punctele disponibile pentru ancorare.

Unghi de înclinare și orientare

Soluția poate fi configurată pentru diferite unghiuri de înclinare și orientări ale panourilor, inclusiv Sud sau Est–Vest, în funcție de proiectare și suprafața disponibilă.

Structură metalică modulară

Structura este alcătuită din stâlpi metalici, grinzi, contravântuiri și profile pentru montarea panourilor, asamblate mecanic cu elemente de fixare și șuruburi.

Panourile fotovoltaice sunt montate pe profilele de susținere cu ajutorul clemelor intermediare și de capăt, în funcție de configurația panourilor.

Avantaje

  • Utilizarea infrastructurii existente, fără realizarea unor fundații noi în sol.
  • Fără baterea sau forarea stâlpilor în teren.
  • Reducerea lucrărilor de excavare și a intervențiilor asupra terenului.
  • Montaj direct pe o suprafață betonată existentă.
  • Soluție potrivită pentru platforme și suprafețe betonate existente.
  • Posibilitatea adaptării structurii la geometria și dimensiunile suportului existent.
  • Montaj mecanic și posibilitate de demontare, în funcție de soluția de ancorare.
  • Soluție modulară, adaptabilă diferitelor configurații de panouri.

Configurare și proiectare

Rometale configurează structura în funcție de panourile utilizate, numărul acestora, poziționarea, orientarea, unghiul de înclinare și caracteristicile suportului existent.

Soluția de ancorare și poziționarea punctelor de prindere se stabilesc în funcție de caracteristicile plăcii existente și de cerințele de proiectare.
