Afișez toate cele 5 rezultate

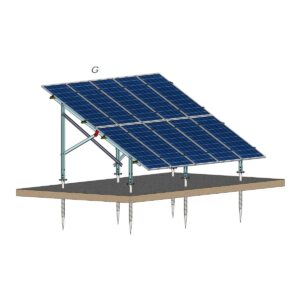

  • Structură zincată pentru 10 panouri cu montare la sol pe șuruburi de fundație, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 10 panouri cu montare la sol pe șuruburi de fundație, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

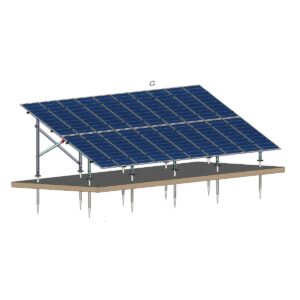

  • Structură zincată pentru 20 panouri cu montare la sol pe șuruburi de fundație, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 20 panouri cu montare la sol pe șuruburi de fundație, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

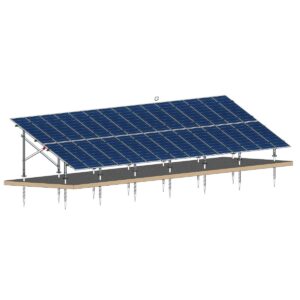

  • Structură zincată pentru 30 panouri cu montare la sol pe șuruburi de fundație, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 30 panouri cu montare la sol pe șuruburi de fundație, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

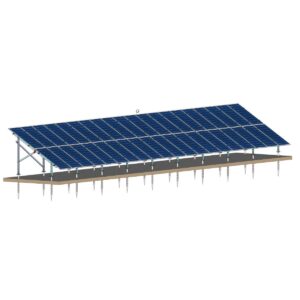

  • Structură zincată pentru 40 panouri cu montare la sol pe șuruburi de fundație, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 40 panouri cu montare la sol pe șuruburi de fundație, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

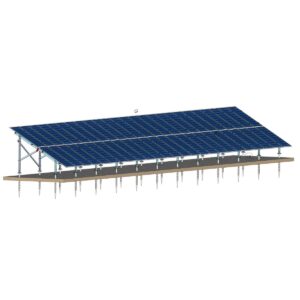

  • Structură zincată pentru 50 panouri cu montare la sol pe șuruburi de fundație, 2 Stâlpi, 2 Rânduri panouri
    Structură zincată pentru 50 panouri cu montare la sol pe șuruburi de fundație, 2 Stâlpi, 2 Rânduri panouri
    • Numărul total de panouri susținute de această structură.
    • Numărul stâlpilor structurali necesari pentru configurație.
    • Numărul rândurilor de panouri montate pe structură.
    • Greutatea totală estimată a structurii, fără panouri.
    • Profile structurale protejate împotriva coroziunii prin zincare.
    • Dimensiunea maximă acceptată pentru panourile fotovoltaice.
    • Profile oțel tip GD 350 cu strat de Zinc 275 g/m²
    • Cleme din aliaj aluminiu EN AW 6063, Temper T66
    • Șuruburi M10 / M12 mm DIN 933, INOX
    • Dimensiuni compatibile panouri de la 1096×1720 mm până la 1134×2384 mm
    1,00 lei Vezi detalii

Afișez toate cele 5 rezultate


Configurații disponibile

Structura poate fi realizată cu:

  • 2 stâlpi – 2 panouri verticale

Configurația poate fi adaptată în funcție de dimensiunile panourilor, numărul acestora, geometria structurii și cerințele proiectului.

Unghi de înclinare și orientare

Structura poate fi configurată cu diferite unghiuri de înclinare și pentru orientare Sud sau Est–Vest, în funcție de proiectare, suprafața disponibilă și cerințele instalației.

Fixarea prin șuruburi de fundație

Stâlpii structurii sunt fixați pe șuruburi de fundație înșurubate în teren, fără realizarea unor fundații clasice din beton.

Legătura dintre stâlp și șurubul de fundație se realizează printr-o talpă metalică. Talpa este fixată de stâlp și apoi prinsă de șurubul de fundație cu ajutorul elementelor mecanice de fixare.

Tipul, diametrul, lungimea și numărul șuruburilor de fundație se stabilesc în funcție de caracteristicile terenului, încărcările de proiectare și cerințele structurale.

Adaptarea soluției la teren

Utilizarea șuruburilor de fundație este condiționată de caracteristicile geotehnice și capacitatea terenului de a prelua solicitările transmise de structură.

În funcție de condițiile concrete ale amplasamentului, soluția poate fi analizată și pentru terenuri cu caracteristici variate, inclusiv anumite soluri afânate sau nisipoase, atunci când comportarea șuruburilor în teren este confirmată prin proiectare.

Soluția de fundare este stabilită în funcție de capacitatea portantă, rezistența la smulgere, condițiile de înșurubare și solicitările structurii.

Structură metalică modulară

Structura este alcătuită din stâlpi metalici, grinzi, contravântuiri și profile pentru montarea panourilor, asamblate mecanic cu elemente de fixare și șuruburi.

Panourile fotovoltaice sunt montate pe profilele de susținere cu ajutorul clemelor intermediare și de capăt, în funcție de configurația panourilor.

Dimensiunea și poziționarea stâlpilor sunt adaptate în funcție de numărul de panouri pe o masă, geometria structurii și condițiile terenului de fundare.

Avantaje

  • Montaj fără fundații clasice din beton.
  • Lucrări de excavare reduse.
  • Intervenție limitată asupra terenului.
  • Timp de instalare redus în condițiile de teren potrivite.
  • Utilizarea unui sistem de fundare metalic, montat mecanic.
  • Reducerea cantității de beton utilizate sau eliminarea acesteia, în funcție de soluția proiectată.
  • Soluție modulară și adaptabilă configurației structurii.
  • Poate permite demontarea sistemului cu intervenții limitate asupra terenului, în funcție de configurația proiectată.

Configurare și proiectare

Rometale configurează soluția în funcție de panourile utilizate, numărul acestora, poziționarea, orientarea, unghiul de înclinare, caracteristicile terenului și cerințele proiectului.

Tipul și dimensiunea șuruburilor de fundație, precum și sistemul de ancorare, se stabilesc în funcție de condițiile concrete ale amplasamentului și cerințele de proiectare.
